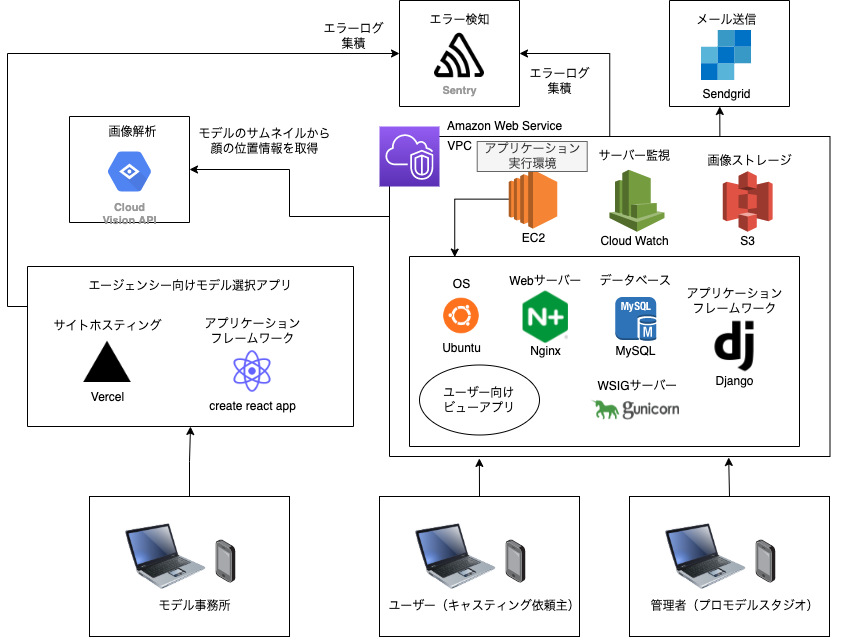

インフラ構成図

当システムの構成図を以下に示します。

システム構成の概要

当システムは以下の二つのシステムから構成されています。

• 一般ユーザー向けビューシステム
• モデル事務所向けモデル選択システム

一般ユーザー向けビューシステム

• ホスティング
  • Amazon Web Service
    • ネットワーク:
      • Amazon VPC
    • クラウドコンピューティング:
      • Amazon EC2
        • OS:
          • Ubuntu(20.0.4)
        • WSIGサーバー:
          • Gunicorn
        • Webサーバー:
          • Nginx
    • 画像ストレージ:
      • Amazon S3
• アプリケーションフレームワーク:
  • Django 3.0
• データベース
  • MySQL 5.6
• 開発言語
  • Python 3.8.8

モデル事務所向けモデル選択システム

• ホスティング
  • Vercel
• アプリケーションフレームワーク:
  • React.js
    • Ver 17.0.2
    • ステート管理:
      • Context API
    • テストライブラリ:
      • Jest
    • CSS in JS
      • Styled Component
        • Ver 5.3
• 開発言語
  • TypeScript
    • Ver 4.4.4

その他の利用サービス

• メール送信
  • SendGrid
• 画像解析
  • Google Vision API
• 画像変換
  • Convert API
• エラーログ集積サービス
  • Sentry
